混凝土，被譽為現(xiàn)代建筑之骨，其堅如磐石的特質(zhì)和長久的耐久性一直是建筑工程師們的不懈追求。然而，在現(xiàn)實世界中，我們卻不難發(fā)現(xiàn)，即便是最堅固的混凝土結(jié)構(gòu)，也往往難以逃脫開裂的宿命。這些或深或淺的裂縫，如同歲月的痕跡，不僅損害了建筑的美觀，更可能潛藏著對安全性的威脅。那么，究竟是什么原因?qū)е铝嘶炷恋拈_裂呢？在這篇文章中，砼界張博將深入挖掘裂縫背后的成因，帶您一同揭開混凝土開裂的神秘面紗。

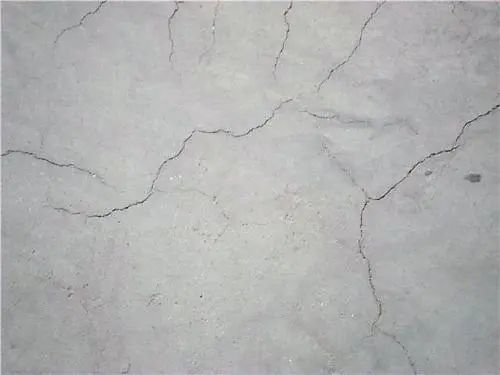

一、混凝土開裂現(xiàn)象概述 混凝土開裂，即在混凝土的硬化過程或后續(xù)使用中，因受多重因素影響而產(chǎn)生的內(nèi)部應(yīng)力超出了其本身的抗拉承載能力，從而在材料表面或深層形成的裂縫。這些裂縫形態(tài)各異，可能表現(xiàn)為細微的表面網(wǎng)狀裂紋，也可能發(fā)展為深層的結(jié)構(gòu)裂縫，甚至演變?yōu)橥耆灤┑牧芽p。 裂縫的出現(xiàn)不僅損害了混凝土結(jié)構(gòu)的整體美觀性，更重要的是，它們會顯著降低結(jié)構(gòu)的力學(xué)性能和耐久性，對建筑的長期安全穩(wěn)定構(gòu)成潛在威脅。因此，深入了解混凝土開裂的成因及預(yù)防措施，對于確保建筑結(jié)構(gòu)的完整性和延長其使用壽命具有重要意義。 二、混凝土開裂的主要原因 1、收縮引起的混凝土裂縫 在實際工程中，混凝土的裂縫問題一直備受關(guān)注，其中由收縮引起的裂縫尤為常見。混凝土的收縮種類多樣，包括塑性收縮、縮水收縮（干縮）、自生收縮和炭化收縮等，這些都是導(dǎo)致混凝土體積變形和裂縫產(chǎn)生的主要因素。
① 塑性收縮： 塑性收縮，作為混凝土施工中一個不可忽視的現(xiàn)象，通常發(fā)生在混凝土澆筑后的關(guān)鍵時期——大約4至5小時內(nèi)。在這一階段，水泥的水化反應(yīng)異常劇烈，分子鏈迅速構(gòu)建，同時伴隨著泌水和水分的急劇蒸發(fā)。這一系列變化導(dǎo)致混凝土在尚未完全硬化時就出現(xiàn)了失水收縮的現(xiàn)象。與此同時，骨料因自身重量開始下沉。由于此時的混凝土仍處于塑性狀態(tài)，因此這種收縮被稱為塑性收縮。 塑性收縮的量級相當可觀，通?？蛇_到混凝土總體積的1%左右。當骨料在下沉過程中遇到鋼筋的阻擋時，沿鋼筋方向便可能形成裂縫。特別是在構(gòu)件的豎向變截面處，如T梁、箱梁腹板與頂?shù)装宓慕唤訁^(qū)域，由于硬化前沉實的不均勻性，表面很容易出現(xiàn)順腹板方向的裂縫。 為了有效減小混凝土的塑性收縮及其帶來的潛在危害，施工過程中需要采取一系列精細的控制措施。首要的是合理控制水灰比，確保混凝土的配比達到最佳狀態(tài)。此外，攪拌時間應(yīng)避免過長，以防止混凝土過度離散。在澆筑過程中，下料速度應(yīng)適中，不宜過快，以確?；炷猎谀＞邇?nèi)均勻分布。同時，振搗操作必須密實，以排除混凝土中的氣泡和空隙。對于豎向變截面等關(guān)鍵區(qū)域，建議采用分層澆筑的方法，以確保每一層的混凝土都能得到充分的沉實和硬化，從而有效減少裂縫的產(chǎn)生。 ② 縮水收縮： 縮水收縮，又稱干縮，是混凝土硬化后面臨的一大挑戰(zhàn)。當混凝土表層的水分逐漸蒸發(fā)，濕度隨之降低，混凝土的整體體積也會逐漸減小，這就是縮水收縮現(xiàn)象。然而，由于混凝土表層的水分損失速度遠快于內(nèi)部，導(dǎo)致表面收縮顯著，而內(nèi)部收縮相對較小。這種不均勻的收縮使得表面混凝土受到內(nèi)部混凝土的強烈約束，從而產(chǎn)生拉力。一旦這種拉力超過了混凝土的抗拉強度，便會在表面形成裂縫。 值得注意的是，在配筋率較大的構(gòu)件中，如配筋率超過3%的情況，鋼筋對混凝土的收縮約束作用會更加明顯。這是因為鋼筋的剛性和混凝土的收縮性之間存在差異，使得混凝土在受到鋼筋約束的同時，更容易在表面出現(xiàn)細微的龜裂裂紋。這些裂紋不僅影響混凝土的美觀性，更可能損害其整體的結(jié)構(gòu)安全性和耐久性。
③ 自生收縮： 自生收縮，作為混凝土硬化過程中的一種獨特現(xiàn)象，源于水泥與水發(fā)生的水化反應(yīng)。這種收縮與外界環(huán)境的濕度無關(guān)，完全是混凝土內(nèi)部自身化學(xué)反應(yīng)的結(jié)果。有趣的是，自生收縮既可以表現(xiàn)為正向的收縮，如在普通硅酸鹽水泥混凝土中常見的那樣，也可以呈現(xiàn)為負向的膨脹，這在礦渣水泥混凝土和粉煤灰水泥混凝土中尤為顯著。 正向的自生收縮是混凝土在硬化過程中，由于水泥水化反應(yīng)導(dǎo)致的體積減小。這種收縮是混凝土內(nèi)部微觀結(jié)構(gòu)變化的自然結(jié)果，對混凝土的宏觀性能有著重要影響。而負向的自生膨脹，則是某些特殊類型的水泥混凝土在水化反應(yīng)過程中產(chǎn)生的體積增大現(xiàn)象。這種膨脹可以在一定程度上抵消混凝土的其他收縮變形，對于控制混凝土的總體收縮和裂縫發(fā)展具有積極意義。 ④ 炭化收縮： 炭化收縮，這一聽起來頗為專業(yè)的術(shù)語，實際上描述的是大氣中的二氧化碳與混凝土中的水泥水化物之間一場特殊的化學(xué)反應(yīng)。當這兩者相遇，它們會“悄悄”地引發(fā)混凝土的收縮變形。但值得注意的是，這場化學(xué)反應(yīng)并不是隨時隨地都會發(fā)生，它需要一個特定的濕度環(huán)境——大約50%的濕度。而且，隨著大氣中二氧化碳濃度的增加，這場反應(yīng)的速度還會不斷加快。 然而，盡管炭化收縮是混凝土變形的一個因素，但在實際的工程計算中，我們往往并不將其納入考量范圍。這主要是因為炭化收縮的影響相對較小，且其發(fā)生條件較為特殊。但這并不意味著我們可以完全忽視它。在特定的環(huán)境條件下，炭化收縮仍有可能對混凝土的性能和耐久性產(chǎn)生一定的影響。 總體而言，混凝土收縮裂縫多數(shù)呈現(xiàn)為表面裂縫，裂縫寬度較細且縱橫交錯成龜裂狀，形態(tài)復(fù)雜無規(guī)律可循。這些裂縫不僅影響混凝土結(jié)構(gòu)的外觀質(zhì)量，更可能對其力學(xué)性能和耐久性產(chǎn)生不利影響。因此，在混凝土工程的設(shè)計和施工過程中，必須充分考慮收縮裂縫的預(yù)防和控制措施以確保結(jié)構(gòu)的安全性和耐久性。
2、溫度變化引起的混凝土裂縫 混凝土，作為一種廣泛應(yīng)用的建筑材料，具有顯著的熱脹冷縮特性。當外部環(huán)境溫度或結(jié)構(gòu)內(nèi)部溫度發(fā)生波動時，混凝土不可避免地會發(fā)生變形。然而，當這種變形受到外部或內(nèi)部的約束時，結(jié)構(gòu)內(nèi)部就會產(chǎn)生應(yīng)力。一旦這些應(yīng)力超越了混凝土的抗拉極限，溫度裂縫便應(yīng)運而生。 特別是在某些大跨徑橋梁等大型結(jié)構(gòu)中，溫度應(yīng)力的影響尤為顯著，有時甚至能達到甚至超過活載應(yīng)力，成為結(jié)構(gòu)安全性的重要考量因素。與其他類型的裂縫不同，溫度裂縫的一個顯著特征是它會隨著溫度的變化而動態(tài)變化：在溫度升高時裂縫可能會擴張，而在溫度降低時則可能會合攏。 3、荷載引起的混凝土裂縫 在混凝土結(jié)構(gòu)中，由于常規(guī)靜、動荷載以及次應(yīng)力的作用，裂縫的產(chǎn)生成為一種常見的現(xiàn)象，這些裂縫被統(tǒng)稱為荷載裂縫。荷載裂縫主要可以分為兩大類：直接應(yīng)力裂縫和次應(yīng)力裂縫。直接應(yīng)力裂縫是由外部荷載直接導(dǎo)致的應(yīng)力引發(fā)的裂縫，而次應(yīng)力裂縫則是由外部荷載引發(fā)的次生應(yīng)力所產(chǎn)生的裂縫。 荷載裂縫的特征因荷載類型和作用方式的不同而呈現(xiàn)出多樣化的特點。這些裂縫通常出現(xiàn)在結(jié)構(gòu)的受拉區(qū)、受剪區(qū)或振動嚴重的部位，成為結(jié)構(gòu)性能退化的明顯標志。值得注意的是，如果在受壓區(qū)出現(xiàn)起皮或沿受壓方向的短裂縫，這往往是結(jié)構(gòu)達到承載力極限的信號，預(yù)示著結(jié)構(gòu)可能即將發(fā)生破壞。這種情況通常是由于截面尺寸設(shè)計偏小，無法承受足夠的壓力所導(dǎo)致的。
4、施工工藝質(zhì)量引起的裂縫 在混凝土結(jié)構(gòu)的整個生命周期中，從澆筑、構(gòu)件制作，到起模、運輸、堆放，再到拼裝和吊裝，每一個環(huán)節(jié)都與最終的結(jié)構(gòu)質(zhì)量息息相關(guān)。如果在這個過程中，施工工藝選擇不當或施工質(zhì)量未能達到標準，那么混凝土結(jié)構(gòu)很可能會遭受各種形式的裂縫困擾。 這些裂縫可能是縱向的、橫向的、斜向的、豎向的、水平的，或者是表面的、深進的，甚至是貫穿整個結(jié)構(gòu)的。特別是在那些細長薄壁的結(jié)構(gòu)中，由于其對施工工藝和質(zhì)量的敏感性更高，因此更容易出現(xiàn)裂縫問題。 裂縫的出現(xiàn)部位、走向以及寬度，都與其產(chǎn)生的原因有著密切的聯(lián)系。因此，對于施工工藝和質(zhì)量的控制，是預(yù)防混凝土結(jié)構(gòu)裂縫產(chǎn)生的關(guān)鍵。只有通過科學(xué)合理的施工工藝和嚴格的質(zhì)量管理，才能確保混凝土結(jié)構(gòu)的完整性和耐久性，從而避免裂縫帶來的潛在風(fēng)險。

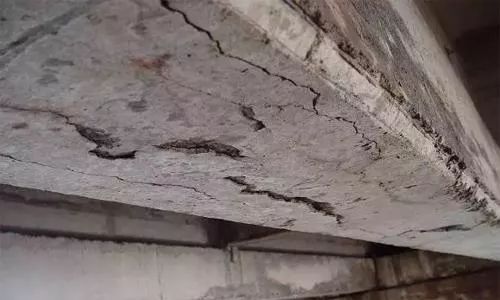

5、地基變形引發(fā)的砼結(jié)構(gòu)裂縫 地基作為建筑物的基礎(chǔ)，其穩(wěn)定性至關(guān)重要。然而，當?shù)鼗l(fā)生豎向不均勻沉降或水平方向上的位移時，這種變形會對上部結(jié)構(gòu)產(chǎn)生顯著的影響。由于地基的變形，結(jié)構(gòu)中會產(chǎn)生附加應(yīng)力，這些應(yīng)力可能會超出混凝土結(jié)構(gòu)的抗拉極限。當這種附加應(yīng)力達到或超過混凝土所能承受的范圍時，結(jié)構(gòu)就會發(fā)生開裂，形成裂縫。這些裂縫不僅影響建筑物的外觀，更可能危及其整體結(jié)構(gòu)和安全性。因此，在設(shè)計和施工過程中，對地基的穩(wěn)定性和變形特性進行充分考慮和精確計算至關(guān)重要，以確保建筑物的長期穩(wěn)定和安全使用。 6、鋼筋銹蝕導(dǎo)致的混凝土裂縫 混凝土保護層的質(zhì)量和保護層厚度對于防止鋼筋銹蝕至關(guān)重要。當混凝土質(zhì)量不佳或保護層厚度不足時，二氧化碳可能侵蝕至鋼筋表面，降低鋼筋周圍混凝土的堿度。此外，氯化物的介入也可能導(dǎo)致鋼筋周圍氯離子含量升高，進而破壞鋼筋表面的氧化膜。在這種情況下，鋼筋中的鐵離子與侵入混凝土中的氧氣和水分發(fā)生銹蝕反應(yīng)，生成氫氧化鐵。由于氫氧化鐵的體積比原鐵要大2至4倍，它會對周圍混凝土產(chǎn)生顯著的膨脹應(yīng)力。這種膨脹應(yīng)力可能導(dǎo)致保護層混凝土開裂、剝離，并沿鋼筋縱向形成裂縫，同時銹跡可能滲透到混凝土表面，影響結(jié)構(gòu)的外觀和完整性。 鋼筋銹蝕不僅導(dǎo)致鋼筋有效斷面面積減小，還會削弱鋼筋與混凝土之間的握裹力，從而降低結(jié)構(gòu)的整體承載力。此外，銹蝕還可能誘發(fā)其他形式的裂縫，進一步加劇鋼筋的銹蝕程度，形成惡性循環(huán)，最終導(dǎo)致結(jié)構(gòu)的整體破壞。 為了防止鋼筋銹蝕引發(fā)的裂縫問題，在設(shè)計和施工階段應(yīng)采取一系列措施。設(shè)計時，應(yīng)嚴格按照規(guī)范要求控制裂縫寬度，并采用足夠的保護層厚度來保護鋼筋不受外界侵蝕。同時，也需要注意保護層厚度不能過厚，以免減小構(gòu)件的有效高度并在受力時增大裂縫寬度。在施工階段，應(yīng)嚴格控制混凝土的水灰比，加強振搗操作以確?；炷恋拿軐嵭?，從而有效防止氧氣和水分侵入混凝土內(nèi)部。此外，對于含氯鹽的外加劑的使用量也應(yīng)進行嚴格限制，特別是在沿海地區(qū)或其他存在腐蝕性強的空氣和地下水的地區(qū)更應(yīng)特別小心謹慎。
7、凍脹引發(fā)的混凝土裂縫 當大氣溫度驟降至零度以下，混凝土中的吸水飽和部分會遭遇冰凍現(xiàn)象。在這一過程中，游離的水分子會轉(zhuǎn)變?yōu)楣虘B(tài)的冰，體積膨脹高達9%。這種膨脹作用會在混凝土內(nèi)部產(chǎn)生顯著的膨脹應(yīng)力，對其結(jié)構(gòu)完整性構(gòu)成威脅。與此同時，混凝土凝膠孔中的過冷水（其結(jié)冰溫度低于-78度）在微觀層面上的遷移和重新分布，會引起滲透壓的變化，進一步加大混凝土中的膨脹力。這種復(fù)合作用導(dǎo)致混凝土強度顯著降低，并誘發(fā)裂縫的形成。 特別值得注意的是，在混凝土初凝階段遭遇凍害尤為嚴重。這種情況下，混凝土成齡后的強度損失可能高達30%至50%，嚴重影響其使用性能和安全性。此外，在冬季施工過程中，對預(yù)應(yīng)力孔道進行灌漿后，若未采取有效的保溫措施，也可能沿管道方向出現(xiàn)凍脹裂縫，進一步損害混凝土結(jié)構(gòu)的整體性和耐久性。 三、混凝土開裂的深層次原因 除了上述列舉的常見因素，混凝土開裂還受到更深層次原因的影響，這些因素主要與混凝土的材料特性、配合比設(shè)計以及所處的環(huán)境條件息息相關(guān)。 1、施工材料質(zhì)量引起的混凝土裂縫 混凝土，作為建筑領(lǐng)域最常用的材料之一，其性能與組成材料的質(zhì)量息息相關(guān)。其中，水泥、骨料和水是混凝土不可或缺的三大要素。水泥的品種多樣，不同的標號代表著其獨特的性能特點，而水泥的用量更是直接關(guān)系到混凝土的強度和工作性能。此外，骨料作為混凝土的骨架，其質(zhì)量、粒徑大小與分布（即級配）以及含泥量的多少，都會對混凝土的整體性能和開裂行為產(chǎn)生顯著影響。 因此，在混凝土制備過程中，材料的選擇和使用顯得尤為關(guān)鍵。一旦使用不當，如選用了過期、受潮或質(zhì)量不達標的水泥，或是骨料中混入了過多的有害物質(zhì)、泥土等雜質(zhì)，都可能對混凝土的強度和耐久性造成不可逆的損害。這些損害不僅會降低混凝土的整體性能，還會大大增加其在使用過程中出現(xiàn)開裂、變形等問題的風(fēng)險。因此，嚴格控制施工材料的質(zhì)量，是確?；炷列阅芊€(wěn)定、預(yù)防開裂等問題的重要手段之一。

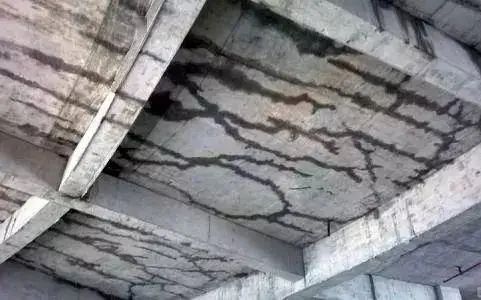

2、配合比設(shè)計引起的混凝土開裂 混凝土的配合比設(shè)計，是一個需要綜合考慮工程實際需求、材料性能以及施工條件等多個因素的復(fù)雜過程。配合比是否合理，直接關(guān)系到混凝土的性能表現(xiàn)和開裂風(fēng)險。 如果配合比設(shè)計不當，比如水泥用量偏多或水灰比設(shè)置過大，都會對混凝土的性能產(chǎn)生不良影響。過多的水泥用量會導(dǎo)致混凝土在硬化過程中產(chǎn)生過大的收縮應(yīng)力，同時增加其溫度變形，從而增大開裂的風(fēng)險。而過大的水灰比則會降低混凝土的密實性和強度，使其更容易受到外部應(yīng)力的影響而產(chǎn)生裂縫。 因此，合理的配合比設(shè)計對于預(yù)防混凝土開裂至關(guān)重要。它不僅能夠確?；炷辆哂辛己玫墓ぷ餍阅芎蛷姸?，還能有效降低其開裂的風(fēng)險。在進行配合比設(shè)計時，需要充分考慮各種因素的綜合影響，通過科學(xué)的計算和試驗來確定最佳的比例，從而確?；炷恋男阅芊€(wěn)定、耐久性強。 3、環(huán)境因素引起混凝土開裂 在深入探討混凝土開裂的原因時，環(huán)境因素所扮演的角色不容忽視。多種外部條件，如氣候條件、化學(xué)侵蝕以及生物作用等，都可能對混凝土的性能和使用壽命產(chǎn)生顯著影響。特別是當混凝土長期暴露于惡劣環(huán)境中時，其開裂的風(fēng)險會大幅上升。 氣候條件，尤其是極端溫差，是導(dǎo)致混凝土開裂的重要因素之一。在溫差變化較大的環(huán)境中，混凝土內(nèi)部會產(chǎn)生溫度應(yīng)力，當這種應(yīng)力超過混凝土的抗拉強度時，裂縫就會形成。此外，干燥環(huán)境會導(dǎo)致混凝土失去水分，引發(fā)收縮開裂；而潮濕環(huán)境則可能使混凝土吸水膨脹，進而在限制條件下產(chǎn)生開裂。 化學(xué)侵蝕同樣會對混凝土造成損害。當混凝土接觸到某些化學(xué)物質(zhì)，如酸、堿、鹽等，這些物質(zhì)可能會與混凝土中的成分發(fā)生反應(yīng)，導(dǎo)致混凝土的結(jié)構(gòu)破壞和性能下降，最終引發(fā)開裂。 生物作用也不可小覷。一些微生物和植物在生長過程中可能會分泌出對混凝土有害的物質(zhì)，這些物質(zhì)會逐漸侵蝕混凝土，削弱其結(jié)構(gòu)強度，從而為開裂創(chuàng)造條件。 因此，在混凝土的設(shè)計、施工和維護過程中，必須充分考慮環(huán)境因素的影響，采取相應(yīng)的預(yù)防和保護措施，以延長混凝土的使用壽命并減少開裂風(fēng)險。
四、預(yù)防混凝土開裂的措施 為了有效預(yù)防混凝土開裂，可以從以下幾個關(guān)鍵方面著手： 1、優(yōu)化材料選擇： 優(yōu)化材料選擇至關(guān)重要，應(yīng)選用品質(zhì)上乘的水泥、骨料等原材料，并對其質(zhì)量進行嚴格把關(guān)。對于有特殊工程需求的場合，可以考慮添加適當?shù)耐饧觿?，以進一步改善混凝土的工作性能和耐久性。 2、合理設(shè)計配合比： 合理設(shè)計配合比是預(yù)防混凝土開裂的又一重要環(huán)節(jié)，應(yīng)根據(jù)具體工程要求和現(xiàn)場實際情況，進行細致入微的配合比設(shè)計。在此過程中，應(yīng)避免水泥用量過多、水灰比失衡等常見問題。同時，可以考慮摻入適量的摻合料和外加劑，以優(yōu)化混凝土的內(nèi)部結(jié)構(gòu)，提升其整體性能。 3、加強施工管理： 加強施工管理同樣不容忽視，在施工過程中，必須嚴格按照相關(guān)規(guī)范和標準進行操作，確?；炷恋臐仓⒄駬v、養(yǎng)護等各個環(huán)節(jié)都能達到預(yù)定要求。此外，還應(yīng)避免過早拆模、養(yǎng)護不當?shù)瘸Ｒ娬`區(qū)。同時，要加大對施工現(xiàn)場的監(jiān)控和管理力度，確保每一道工序都能符合質(zhì)量標準。 4、考慮環(huán)境因素： 充分考慮環(huán)境因素對混凝土開裂的影響也至關(guān)重要，在設(shè)計和施工過程中，應(yīng)對工程所在地的氣候條件、化學(xué)侵蝕、生物作用等環(huán)境因素進行全面分析，并采取相應(yīng)的預(yù)防措施。例如，在惡劣環(huán)境下可以考慮設(shè)置伸縮縫、使用高性能防水材料等手段，為混凝土提供額外的保護。

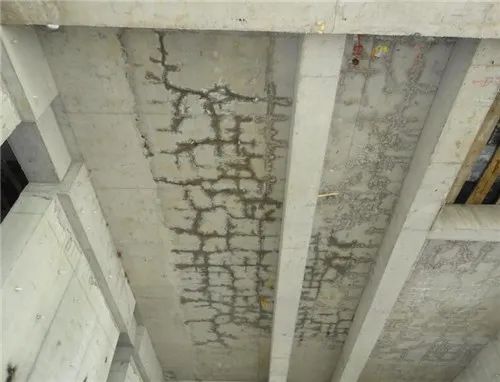

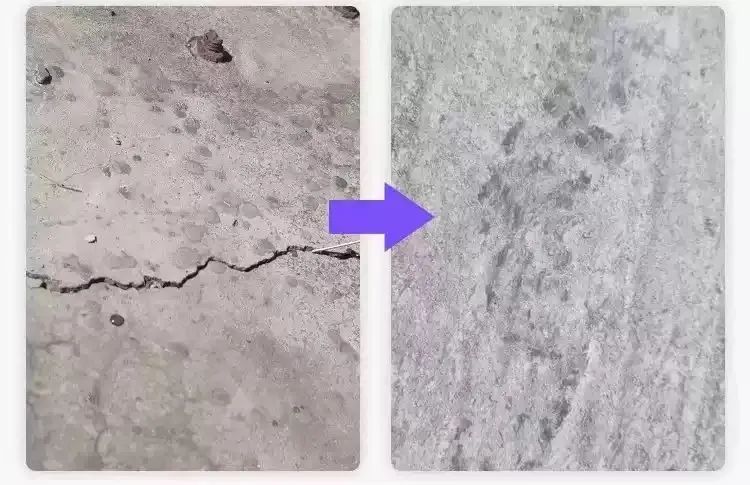

五、普通混凝土裂縫的處理方法 1、表面修復(fù)技術(shù) 表面修復(fù)是處理混凝土裂縫的常用方法之一，它旨在恢復(fù)結(jié)構(gòu)的完整性和美觀性。多種技術(shù)可以用于此目的，包括但不限于壓實抹平、涂抹專用的環(huán)氧粘結(jié)劑、噴涂水泥砂漿或細石混凝土等。此外，壓抹環(huán)氧膠泥、使用環(huán)氧樹脂粘貼下班絲布也是常見的修復(fù)手段，它們能夠增加混凝土表面的整體性和耐久性。 具體來說，表面涂抹方法特別適用于那些漿材難以灌入的細小而淺的裂縫，例如深度未達到鋼筋表面的發(fā)絲狀裂縫、不漏水的裂縫、不伸縮的裂縫以及已經(jīng)穩(wěn)定不再活動的裂縫。這種方法簡單易行，能夠快速有效地封閉裂縫，防止水分和其他有害物質(zhì)的侵入。 另一方面，表面貼補技術(shù)，如使用土工膜或其他防水片材，特別適用于處理大面積漏水的情況。例如，當混凝土表面出現(xiàn)蜂窩狀麻面、難以確定具體漏水位置或存在變形縫時，這種方法尤為有效。通過貼補防水材料，可以迅速實現(xiàn)防滲堵漏的目的，保障結(jié)構(gòu)的正常使用和耐久性。
2、局部修復(fù)策略 局部修復(fù)法是針對混凝土結(jié)構(gòu)中特定區(qū)域的裂縫或損傷進行的有針對性的修復(fù)方法。這些方法旨在快速、有效地恢復(fù)結(jié)構(gòu)的完整性和功能性。 其中，充填法是一種常用的局部修復(fù)技術(shù)。它使用專門的修補材料直接填充裂縫，特別適用于寬度較大的裂縫。這種方法操作簡單，成本相對較低，能夠快速封閉裂縫，防止其進一步擴大。對于寬度小于0.3mm且深度較淺的裂縫，或是裂縫中存在充填物而使得灌漿法難以達到理想效果的場合，充填法同樣是一個有效的選擇。 此外，對于某些特定類型的裂縫，如小規(guī)模的裂縫或需要簡易處理的裂縫，可以采取開設(shè)V型槽的策略。通過在裂縫處開設(shè)一個V型槽，然后使用適當?shù)男扪a材料進行填充處理，可以有效地封閉裂縫并提高結(jié)構(gòu)的耐久性。這種方法不僅簡單易行，而且能夠快速恢復(fù)結(jié)構(gòu)的外觀和功能性。

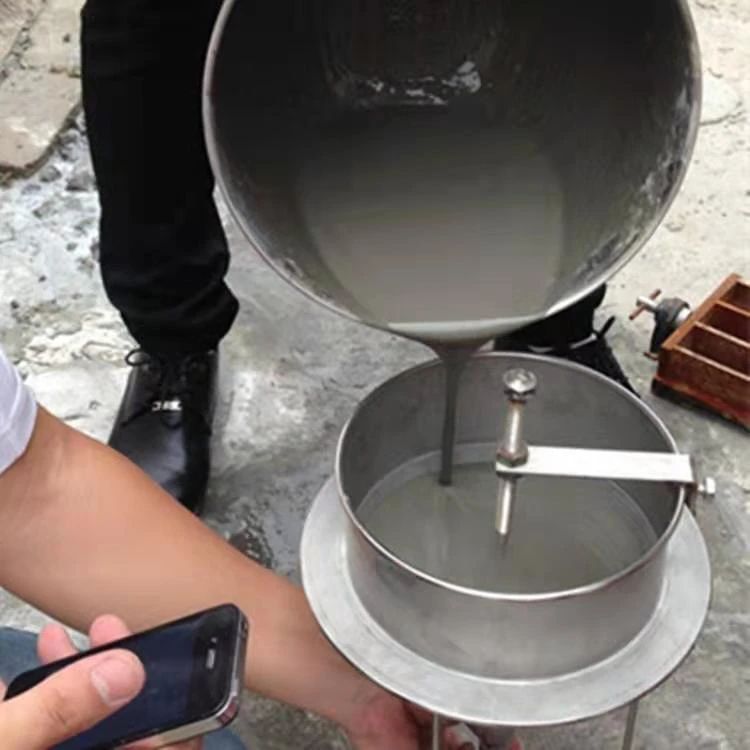

3、水泥壓力灌漿技術(shù) 水泥壓力灌漿法是一種廣泛應(yīng)用于混凝土結(jié)構(gòu)裂縫修補的有效方法，尤其適用于寬度大于等于0.5mm的穩(wěn)定裂縫。這種方法不僅應(yīng)用范圍廣，從細微的裂縫到較大的裂縫都能得到很好的處理效果，而且經(jīng)過實踐證明，其修補效果非常顯著。 水泥壓力灌漿技術(shù)是用一種超細水泥灌漿料，這是一種具有高強度的漿料，600目超細水泥通過這種方式注入裂縫中，材料具體介紹可以看這篇內(nèi)容：超細水泥灌漿料，裂縫處理，超流動，微膨脹！ 具體操作時，通過專業(yè)的壓送設(shè)備，在0.2~0.4Mpa的壓力下，將特制的補縫漿液注入混凝土裂縫中。這種漿液能夠迅速填充裂縫，并通過固化反應(yīng)與混凝土緊密結(jié)合，從而達到封閉裂縫、恢復(fù)結(jié)構(gòu)整體性的目的。該方法作為一種傳統(tǒng)的修補技術(shù)，經(jīng)過多年的實踐應(yīng)用，已經(jīng)被證明是一種可靠且效果顯著的裂縫修補方法。 此外，隨著技術(shù)的不斷發(fā)展，現(xiàn)在還可以采用彈性補縫器來注入注縫膠。這種方法不需要電力驅(qū)動，操作簡便，同時修補效果也非常理想。無論是大型工程還是小型維修項目，水泥壓力灌漿法和彈性補縫器都能為混凝土結(jié)構(gòu)的裂縫修補提供有效的解決方案。

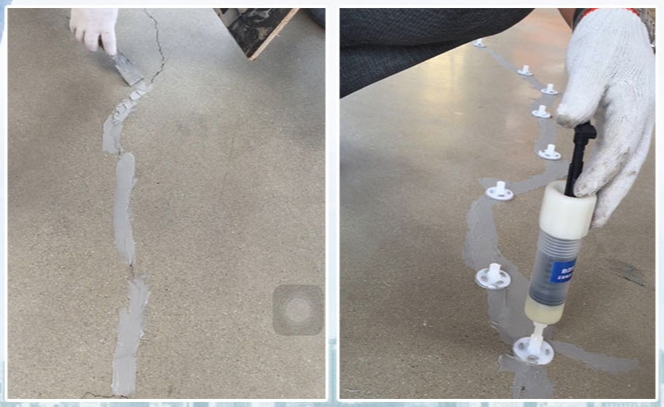

4、化學(xué)灌漿技術(shù) 化學(xué)灌漿是一種先進的混凝土結(jié)構(gòu)裂縫修補技術(shù)，它能夠有效地處理寬度大于或等于0.05mm的裂縫。這種方法利用特制的改性環(huán)氧樹脂灌縫膠，在高壓的作用下，通過注漿管注入到裂縫內(nèi)部。 改性環(huán)氧樹脂灌縫膠具有優(yōu)異的流動性和滲透性，能夠迅速填滿裂縫并與混凝土緊密結(jié)合，形成一個堅固的整體。與傳統(tǒng)的水泥灌漿相比，化學(xué)灌漿具有更高的粘結(jié)強度和耐久性，能夠更好地恢復(fù)混凝土結(jié)構(gòu)的承載能力和使用功能。 除了高壓灌膠的方式，還可以通過低壓注膠的方式來處理混凝土結(jié)構(gòu)裂縫，這種方式需要配合另一種膠，也是一種改性的環(huán)氧樹脂膠，叫做封口膠（也被稱為修補膠），封口膠用于封閉裂縫和安裝注膠器的底座，灌縫膠則通過低壓注膠器來注入裂縫內(nèi)。細節(jié)看這篇：改性環(huán)氧樹脂灌縫膠，混凝土裂縫克星，無痕修復(fù)→ 總之，改性環(huán)氧樹脂灌縫膠還具有施工方便、環(huán)保無污染等優(yōu)點，因此在現(xiàn)代建筑工程中得到了廣泛的應(yīng)用。無論是對于新建工程的裂縫預(yù)防，還是對于既有建筑的裂縫修補，改性環(huán)氧樹脂灌縫膠都展現(xiàn)出了其獨特的優(yōu)勢和良好的效果。

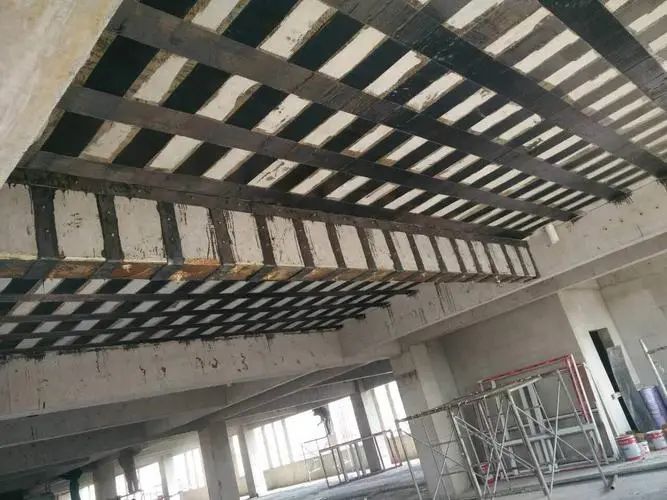

5、結(jié)構(gòu)內(nèi)力的有效緩解策略 為了有效減少結(jié)構(gòu)所承受的內(nèi)力，工程師們常常采取一系列精心設(shè)計的策略。其中，卸荷或精確控制作用于結(jié)構(gòu)上的荷載是最直接的方法之一。通過合理設(shè)置卸荷結(jié)構(gòu)，如懸挑、拱形或桁架等，可以顯著分散和減少傳遞到主體結(jié)構(gòu)上的力。 此外，根據(jù)結(jié)構(gòu)的實際情況，增設(shè)支點或支撐也是增強結(jié)構(gòu)穩(wěn)定性、降低內(nèi)力的有效途徑。在某些情況下，將簡支梁改造為連續(xù)梁也可以實現(xiàn)內(nèi)力的重新分布，從而提高結(jié)構(gòu)的整體承載能力和穩(wěn)定性。這些策略在結(jié)構(gòu)設(shè)計和加固中扮演著至關(guān)重要的角色，確保了結(jié)構(gòu)在各種工況下的安全性和可靠性。 6、結(jié)構(gòu)補強策略 當結(jié)構(gòu)因各種原因如超荷載、長時間未處理的裂縫、火災(zāi)損害等導(dǎo)致其強度受損時，結(jié)構(gòu)補強成為必要的加固措施。工程師們會運用多種方法來增強結(jié)構(gòu)的整體性和承載能力。增加鋼筋、加厚板是常見的傳統(tǒng)補強方式，它們能有效提升結(jié)構(gòu)的剛度和耐久性。 此外，外包鋼筋混凝土、外包鋼以及粘貼鋼板等技術(shù)也被廣泛應(yīng)用于結(jié)構(gòu)補強中。這些方法通過增加結(jié)構(gòu)的外部約束或提供額外的承載路徑，顯著提高了結(jié)構(gòu)的整體性能。 預(yù)應(yīng)力補強體系是另一種先進的結(jié)構(gòu)補強技術(shù)，它通過施加預(yù)應(yīng)力來改善結(jié)構(gòu)的受力狀態(tài)，從而提高其承載能力和變形能力。這種方法特別適用于需要恢復(fù)或提升結(jié)構(gòu)性能的情況。 為確保補強效果，工程師們還會進行一系列的檢查和試驗，包括修補材料的性能測試、鉆心取樣試驗以評估混凝土的實際強度、壓水和壓氣試驗來檢查裂縫的封閉情況等。這些嚴格的檢查和試驗流程確保了補強措施的有效性和結(jié)構(gòu)的安全性。
7、調(diào)整結(jié)構(gòu)方案以增強整體剛度 在面對結(jié)構(gòu)裂縫問題時，一種有效的策略是通過改變原有的結(jié)構(gòu)方案來加強整體剛度。這種方法旨在通過優(yōu)化結(jié)構(gòu)布局，提升結(jié)構(gòu)的整體承載能力和穩(wěn)定性。 例如，針對框架結(jié)構(gòu)中出現(xiàn)的裂縫，可以采用增設(shè)隔板深梁法進行處理。具體而言，通過在裂縫附近增設(shè)隔板，并配合深梁的加固作用，可以顯著改善框架的受力狀況，減少裂縫的擴展和延伸。這種方法不僅能夠有效控制裂縫的發(fā)展，還能顯著提升結(jié)構(gòu)的整體剛度和耐久性，確保結(jié)構(gòu)在長期使用過程中的安全性和穩(wěn)定性。 8、混凝土置換技術(shù) 混凝土置換法在處理嚴重損壞的混凝土結(jié)構(gòu)時展現(xiàn)出其獨特的優(yōu)勢，作為一種高效且實用的修復(fù)方法，它首先要求將損壞的混凝土部分徹底剔除，確保損壞區(qū)域完全暴露。隨后，置換工作緊隨其后，新、高質(zhì)量的混凝土或其他專用材料被精心澆筑到損壞區(qū)域，以恢復(fù)結(jié)構(gòu)的完整性和功能性。 在置換過程中，材料的選擇至關(guān)重要。普通混凝土或水泥砂漿是最常見的置換材料，它們具有出色的結(jié)構(gòu)性能和耐久性，能夠滿足大多數(shù)修復(fù)需求。然而，在某些特定情況下，為了進一步提高修復(fù)效果或滿足特殊工程要求，聚合物或改性聚合物混凝土以及砂漿也被廣泛采用。這些高性能材料不僅具備優(yōu)異的力學(xué)性能和耐久性，還能顯著提高混凝土結(jié)構(gòu)的抗裂性、抗?jié)B性以及抗化學(xué)侵蝕能力，從而延長結(jié)構(gòu)的使用壽命。 9、電化學(xué)防護技術(shù) 電化學(xué)防護法是一種高效、持久的混凝土和鋼筋防腐技術(shù)。它利用電場在介質(zhì)中產(chǎn)生的電化學(xué)作用，主動改變混凝土或鋼筋混凝土所處的環(huán)境條件，從而使鋼筋表面形成一層鈍化膜，達到防腐的目的。在眾多電化學(xué)防護方法中，陰極防護法、氯鹽提取法以及堿性復(fù)原法被公認為既常用又效果顯著的三種技術(shù)。 陰極防護法通過施加外部電流，使鋼筋成為陰極，從而抑制鋼筋的腐蝕過程。氯鹽提取法則利用電場作用，將混凝土中的氯離子逐漸遷移到外部，降低其對鋼筋的腐蝕風(fēng)險。而堿性復(fù)原法則旨在恢復(fù)混凝土內(nèi)部的堿性環(huán)境，以增強鋼筋的鈍化狀態(tài)。 這種電化學(xué)防護方法的顯著優(yōu)點在于其對環(huán)境因素的依賴性較小，無論是已裂結(jié)構(gòu)還是新建結(jié)構(gòu)，都能提供長期、穩(wěn)定的防腐保護。因此，在需要長期防腐的工程中，電化學(xué)防護技術(shù)成為了一種備受推崇的解決方案。 10、仿生自愈技術(shù) 仿生自愈合法代表了混凝土裂縫處理領(lǐng)域的一大創(chuàng)新。這項技術(shù)受到自然界生物組織的啟發(fā)，模仿了它們在受到創(chuàng)傷時能夠自動分泌物質(zhì)以促進愈合的獨特能力。通過在混凝土的傳統(tǒng)組分中巧妙地融入某些特殊成分，如含有粘結(jié)劑的液芯纖維或微膠囊，研究者們創(chuàng)造了一個智能型的仿生自愈合神經(jīng)網(wǎng)絡(luò)系統(tǒng)。 當混凝土因各種原因出現(xiàn)裂縫時，這個內(nèi)置的神經(jīng)網(wǎng)絡(luò)系統(tǒng)會迅速響應(yīng)，激活液芯纖維或微膠囊釋放出粘結(jié)劑。這些粘結(jié)劑能夠迅速填補裂縫，促使其重新愈合，從而顯著提高混凝土的耐久性和使用壽命。這種方法不僅展示了混凝土技術(shù)的創(chuàng)新潛力，還為未來智能建筑材料的發(fā)展開辟了新的道路。 11、其它方法 除了之前列舉的各種裂縫處理技術(shù)，工程中還有一些其他常用或特殊的方法值得考慮。例如，在某些極端情況下，拆除并重新施工可能成為必要的選擇，尤其是當結(jié)構(gòu)損壞嚴重到無法修復(fù)時。此外，改善結(jié)構(gòu)的使用條件也是一種有效的策略，例如通過調(diào)整荷載分布、優(yōu)化使用環(huán)境或采取防護措施來減輕結(jié)構(gòu)的負擔。還有一種情況是，經(jīng)過詳細的試驗或分析論證，工程師們可能會決定對某些裂縫采取不處理的態(tài)度，因為這些裂縫可能對結(jié)構(gòu)的安全性和耐久性沒有顯著影響，或者處理成本過高而效益不明顯。這種決策需要基于深入的專業(yè)知識和豐富的工程經(jīng)驗。 END，本文就到這！ 混凝土開裂作為一個復(fù)雜且多因素影響的工程難題，不僅與材料本身的性質(zhì)有關(guān)，還深受設(shè)計思路、施工工藝以及環(huán)境條件等多重因素的影響。為了有效預(yù)防混凝土開裂，我們必須從多個維度進行深入剖析，并采取相應(yīng)的綜合性措施。這需要我們從材料選擇、配合比設(shè)計、施工質(zhì)量控制以及后期維護管理等各個環(huán)節(jié)進行嚴格把關(guān)，確保每一環(huán)節(jié)都能為提升混凝土結(jié)構(gòu)的安全性和耐久性貢獻力量。通過本文的探討，我們期望能夠為廣大讀者提供一個更為全面和深入的視角，幫助大家更好地理解和應(yīng)對混凝土開裂問題，從而為實際工程應(yīng)用提供有益的參考和指導(dǎo)。 |
